Intercambiador de calor de alta presión

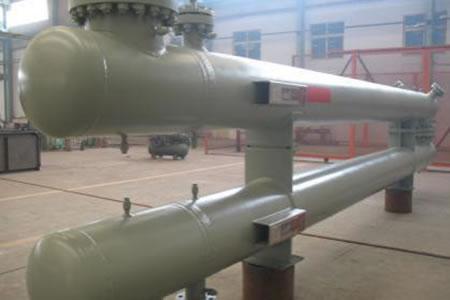

Calentador del gas combustible
| Nombre del dispositivo: | Calentador del gas combustible | Medio: | vapor de agua /gas natural | |
| Presión del diseño (MPa) | Temperatura del diseño (℃) | Método de tratamiento térmico | Método de ensayo no destructivo | |
| 18.3/4.48 | 55/288 | PWHT | 100%RT/HLT | |
| Textura | SA516Gr.70N/SA179/SA105/SA106B | Dimensiones: Φ508*9,000*50 | ||
| Introducción al calentador | De acuerdo con la norma ASME, el calentador está diseñado para calentar gas natural utilizando vapor de agua. El gas natural entra directamente en la cámara de combustión secuencial. | |||

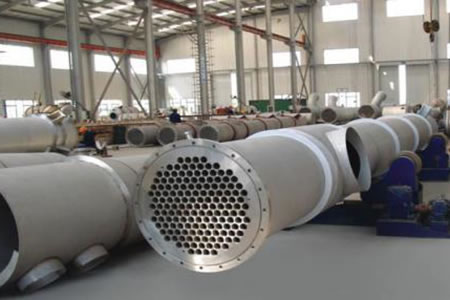

Evaporador
| Nombre del dispositivo: | Evaporador | Medio: | vapor de agua / aceite mezclado | |
| Presión del diseño (MPa) | Temperatura del diseño (℃) | Método de tratamiento térmico | Método de ensayo no destructivo | |
| 0.65/-0.1 | 168/130 | / | 20%RT | |
| Textura | SA240 Gr.304/SA312 TP304 | Dimensiones: Φ900*5,000*10 | ||
| Introducción al evaporador | De acuerdo con la norma ASME, el calentador está diseñado para calentar los aceites mezclados utilizando vapor de agua. El tubo se llena con una mezcla de aceite y el depósito se llena con el vapor de agua. Al calentarse el solvente en el aceite mezclado se vaporizará, y luego se reciclará para las secciones posteriores. | |||
